XJK型機械攪拌式浮選機簡介

　　XJK型機械攪拌式浮選機是20世紀50年代從蘇聯引進的形式較老，雖經改進但基本結構沒變，且早已定型，形成系列。由于歷史的原因，這種浮選機在我國應用較廣，近年來雖說已被一些新型浮選機所取代，但仍在廣泛應用。

　　XJK型機械攪拌式浮選機也叫浮選槽，廣泛用于銅礦、鉛鋅礦、金礦、鉬礦等有色金屬和黑色金屬和非金屬礦物的粗選、精選及反浮選作業。

XJK型機械攪拌式浮選機工作原理

　　是由兩個浮選槽構成一個機組，第一槽(帶有進漿管)為吸入槽，第二槽為直流槽，此二槽之間有中間室。葉輪安裝在主軸下端,主軸上端有皮帶輪，用電動機帶動旋轉?？諝庥蛇M(jìn)氣管吸入。每組浮選槽的礦槳水平面由閘門調節。葉輪上方裝有蓋板和空氣筒(又稱豎管〉。空氣筒上開有孔，用來安裝進漿管、中礦返回管或用作礦架循環，孔的大小可通過拉桿調節。

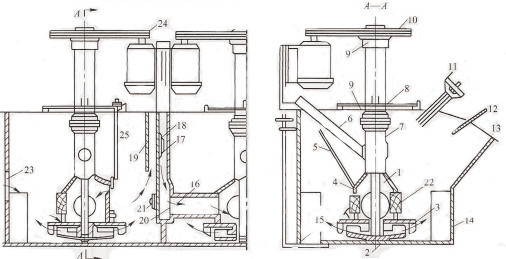

XJK型機械攪拌式浮選機結構示意圖如下

　　1、主軸;2、葉輪;3、蓋板;4、連接管;5、砂孔閘門絲桿;6、進氣管;7、空氣管;8、座板;9 、軸承;10、皮帶輪;11、溢流閘門手輪及絲桿：12、刮板;13、泡沫溢流唇;14、槽體;15、放砂閘門;16、給礦管(吸漿管);17、 溢流堰;18、溢流閘門;19、閘門殼(中間室外壁);20、砂孔;21、砂孔閘門;22、中礦返回孔;23、直流槽前溢流堰;24、電機及皮帶輪;25、循環孔調節桿。

　　葉輪一般是用生鐵鑄成的圓盤，圓盤上有6個輻射狀葉片，在葉輪上方5至6毫米處裝有蓋板。

　　XJK型機械攪拌式浮選機葉輪蓋板的4大用途：

　　1、當?shù)V漿被葉輪甩出時，在蓋板下形成負壓吸氣。

　　2、調節進入葉輪的礦漿量。

　　3、可避免礦砂在停機時壓住葉輪而難以啟動。

　　4、起到一些穩流作用。

XJK型機械攪拌式浮選機技術參數
